浅谈pvdf热缩管在连接器中的应用

发布日期:2022-03-07

pvdf热缩管是一种新兴的绝缘材料,它有独特的优点。近年来,在电子、电力和家用电器 等部门广泛采用。本文简单介绍pvdf热缩管在连接器中的应用。


一、热缩管简介

1.pvdf热缩管热缩机理

绝缘管子在通常情况下进行较大倍数扩张,很容易发生破裂。

热缩管不但机械强度、耐化学腐蚀、耐 大气和热老化等性能大大优于普通的聚乙烯制品,而且,它有一种奇特的“记忆效应”(热缩管在一定温度下再加热时,它会自动收缩成原状)。

热缩管通常以聚烯经为基材。聚乙烯是 一种半结晶化的聚合物,在电子束或Y射线辐射下,分子中炭氢链断开产生自由基,不同分子间自由基重新组合,从而在不同键之间形成化学键——交联。

经过辐射的聚乙烯管通以热空气(其温度低于材料熔化温度)使其扩张,然后在保持变形状态下冷却,它会产生再结晶,将这种状态固定下来,即成热缩管。

如果将热缩管在自由状态再加热,它会收缩到扩张前的状态。

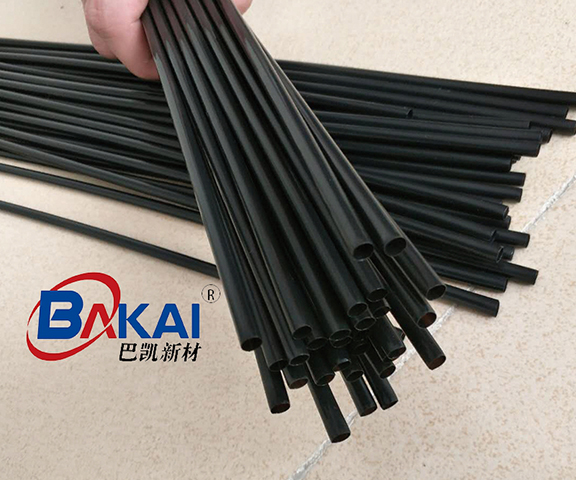

pvdf高温热缩管

2.pvdf热缩管的类别标记

目前热缩管的规格品种很多。从热缩管选用的材料分,有硅橡胶、硅酮橡胶、聚氯乙烯和聚乙烯(有硬状态、半硬状态和软状态)等。为了便于识别,热缩管分九种基本颜色, 同时,热缩管还有阻燃型和普通型。


3. pvdf热缩管主要技术特性

保存期限:从生产之日起保存期限为 1年;

使用寿命不低于20年;

阻燃性 达94HB和94V-1级(只对阻燃型);

电阻率 ≥1014Ω• cm;

耐电压强度 ≥30kV/mm (50Hz,1min)。


二、pvdf热缩管在电连接器中的应用

1.结构连接

热缩管可以用于加强电连接器和电缆之间的连接(见图1)。当电缆和电连接器接好以后,套上热缩管加热收缩即可。 这样可以提高连接部位的连接强度、电气性能和密封性。 热缩管收缩时会变硬,所以热缩管不宜过长,否则将影响使用。 如果在连接部位再加上热熔胶,其效果更好。 根据有关资料表明,连接部位可承受98MPa大气压力.


2.作绝缘体

许多接线端子外表面的绝缘体不但形状复杂,而且壁厚较薄,这种绝缘体的塑料模具很难制造,而采用热缩管,这个问题即迎刃而解了(见图2)。应根据连接器技术特性的要求选择热缩管的品种规格。


3.装接要点

要保证连接牢固可靠,热缩管尺寸选择至关重要。 热缩管尺寸大小选择原则是:被保护物的外径小于0.9X热缩管收缩前的内径,大于1.2X热缩管收缩后的内 径。热缩管轴向收缩率约10%~16%,由于热收缩后端部不规则,要留修剪余量,热缩管下料的长短要考虑以上两个因素。 如图2,套热缩管时右端要长出零件端面3mm左右,热收缩后方可保证修平端部。

使热缩管收缩的加热工具可用烘箱、喷灯、电吹风或酒精灯等。但要做到受热均匀,不可过热。受热不均匀,会造成热缩管收缩后管壁厚薄不匀,过热会烧伤热缩管外表面。最后擦洗热缩管外表面时,要选用不会腐蚀其表面的化学溶剂。

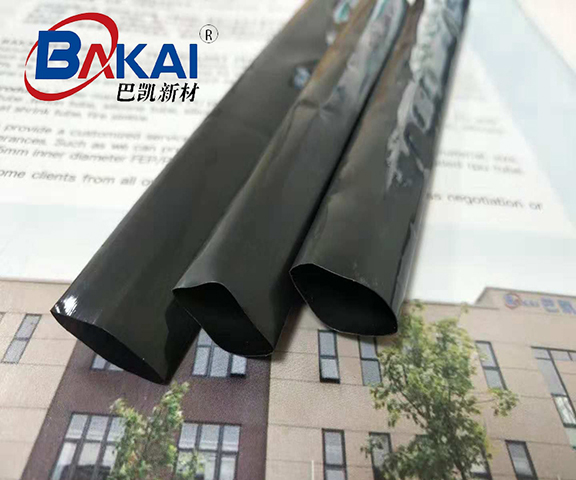

pvdf高温热缩管

四、pvdf热缩管应用前景

美、英、日等国在开发和应用热缩管方面处在领先的地位。 目前发展的方向是:多功能、多品种,其应用领域也越来越广。

虽然我国研制和生产热缩管的时间不长,但是发展很快。 在射频连接器上主要用于加强连接器和电缆的连接;在低频连接器中作为替代绝缘体;热缩管还可以作为连接器中的密封件。热缩管在国民经济其它行业 中也得到广泛的应用,例如,在通讯行业可以用于加强电缆间连接的连接强度、电气特性和密封性;在电冰箱中,热缩管可以加强制冷器铜铝接头的连接强度和密封性;在复印机中,热缩管可以增强电气连线的连接强度和提高其绝缘电阻与耐压等。总之,热缩 管的应用领域可以说深入到国民经济各个部门,是一个很有发展前途的新兴行业。


总结:以上就是小编总结的pvdf热缩管在连接器中的应用。
